สถานที่กำเนิด:
มณฑลอานฮุยประเทศจีน
ชื่อแบรนด์:
WNK
ได้รับการรับรอง:
CE, ISO, HART
หมายเลขรุ่น:
WNK51
วีดีโอ
วีดีโอ

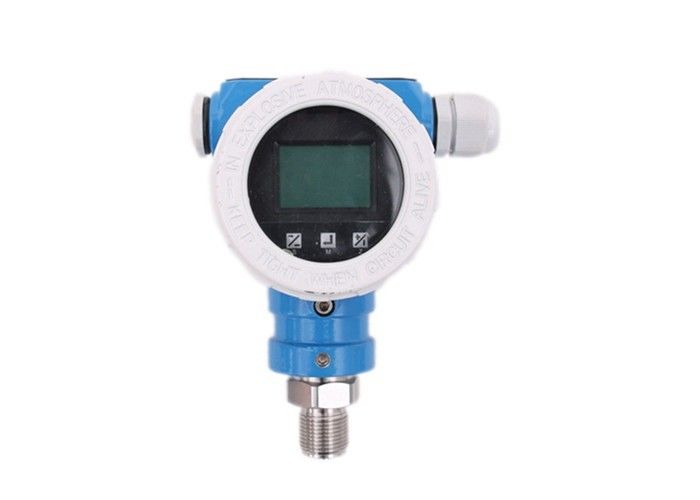

เครื่องส่งความดันที่ปรับได้ด้วยสมาร์ทดัมป์ สําหรับการวัดควายน้ํามันเหลว
เครื่องส่งแรงดัน WNK5 เป็น เครื่องส่งแรงดันที่มีประสิทธิภาพสูงที่นําเสนอโดย Hefei WNK Smart Technology Co., Ltd.ความดันความแตกต่างและระดับ เป็นต้น เป็นสัญญาณมาตรฐานโดยการรวบรวมเซลล์เซ็นเซอร์และวงจรการประมวลผลดิจิตอล
ซีรี่ย์ WNK5 ของเรามีความละเอียดที่ดีที่สุด และความเหมือนกันของสัญญาณ ด้วยการนําเทคโนโลยีวงจรบูรณาการที่ระดับสูงมาใช้แต่ละชุดของตัวส่งสัญญาณคืออุณหภูมิแวดล้อมที่ชําระค่าตอบแทนในโรงงานของเราเพื่อให้แน่ใจว่าความแม่นยําสูงสุดและการเคลื่อนย้ายน้อยในช่วงอุณหภูมิการทํางานที่กว้าง
การใช้สินค้า
1การวัดแรงกัดและแรงกด абсолют ในก๊าซ, คัน หรือของเหลว ในทุกพื้นที่ของกระบวนการวิศวกรรมและการวัด
2. การวัดระดับ ปริมาตรหรือมวลในของเหลว
3. การทํางานกับองค์ประกอบการตรวจจับ, วัดการไหลของก๊าซ, การไหลของควายและของเหลว. ((ปริมาณและการไหลของมวล)
4ความดันสูงถึง 700 บาร์
ลักษณะสินค้า
1ความแม่นยําสูงถึง 0.05%
2การเคลื่อนไหวระยะยาว ≤ ± 0.25%URL 1 ปี
3.HART โปรไฟบัส-PA หรือโปรโตคอล FF สําหรับตัวเลือก
4ปลอดภัยและกันระเบิด
5อัตราการลดระยะ 1001
6. แบบสมาร์ทสําหรับการปรับขนาดง่าย
ข้อมูลเทคนิค
| สื่อที่วัด | น้ําเหลว ก๊าซ และควาย |
| ระยะความดัน | -100KPa ~ 70MPa |
| สัญญาณออก | 4 ~ 20mA, Hart, PROFIBUS-PA สําหรับตัวเลือก |
| ความถูกต้อง | 00.075%, เพิ่มขึ้นตามคําขอ |
| ความมั่นคง | ± 0.15% ของ URL ตลอด 5 ปี |
| การเคลื่อนไหวของอุณหภูมิ | ± 0.03% ของ URL/10oC |
| การแสดง | LCD หรือตัวชี้ทางเลือก |
| วัสดุบ้าน | อลูมิเนียม14 |
| การเชื่อมต่อกระบวนการ | M20×15;G1/2;1/2NPT |
| ประเภทการป้องกัน | IP66/67 |
| อดีตการพิสูจน์ | Exia II CT4 ตัวเลือกอื่น |
| พลังงาน | 10.5-55V DC 10.5-30V DC |
| อุณหภูมิบริเวณ | -40 ถึง 85oC, -40 ถึง 80oCสําหรับหัวหน้า LCD |
| อุณหภูมิการเก็บรักษา | -45 ถึง 85oC, -40 ถึง 80oC สําหรับหัว LCD; |
| การวัด | พร้อมจอ: 95*126*52 (mm) |
| โดยไม่มีการแสดง: 95*115*52 (mm) | |
| น้ําหนักสะสม | 1.7kg (โดยไม่รวมคอเรนท์หรือการเชื่อมต่อกระบวนการ) |
ภาพแผนการติดตั้ง
ใบสั่งซื้อ
| รุ่น | รายละเอียดสินค้า | ||
| WNK51 | เครื่องส่งแรงดันความแม่นยําสูง | ||
| รหัส | การอนุมัติ | ||
| A | สําหรับพื้นที่ที่ไม่อันตราย | ||
| 1 | ExiaIICT6 | ||
| 2 | ExiaIICT4 | ||
| 3 | ExdIIBT6 | ||
| สําหรับการอนุมัติอื่น ๆ หรือข้อมูลเพิ่มเติม โปรดติดต่อเรา | |||
| รหัส | รหัสการออก | ||
| A | 4...20mA | ||
| H | 4... 20mA ฮาร์ท | ||
| P | PROFIBUS-PA | ||
| F | FF | ||
| รหัส | การแสดง | ||
| A | ไม่มีการแสดง | ||
| L | LCD | ||
| รหัส | บ้าน; การเข้าสายไฟฟ้า; การป้องกัน | ||
| A | อลูมิเนียม 14 ม 20 × 15,IP66/67 | ||
| B | อลูมิเนียม 14,G1/2,IP66/67 | ||
| C | อลูมิเนียม14,1/2NPT,IP66/67 | ||
| รหัส | ระยะของเซ็นเซอร์ สําหรับเครื่องวัดความดัน | รหัส | ระยะของเซ็นเซอร์ สําหรับความดันสมบูรณ์ |
| 1C | 100mbar (10kPa/1mH2O) | 2C | 100mbar (10kPa/1mH2O) |
| 1E | 250mbar (25kPa/2.5mH2O) | 2E | 250mbar (25kPa/2.5mH2O) |
| 1F | 400mbar (40kPa/4mH2O) | 2F | 400mbar (40kPa/4mH2O) |
| 1 ชั่วโมง | 1bar (100kPa/10mH2O) | 2H | 1bar (100kPa/10mH2O) |
| 1K | 2bar (200kPa/20mH2O) | 2K | 2bar (200kPa/20mH2O) |
| 1M | 4bar (400kPa/40mH2O) | 2M | 4bar (400kPa/40mH2O) |
| 1P | 10bar (1MPa/100mH2O) | 2P | 10bar (1MPa/100mH2O) |
| 1S | 40bar (4MPa/400mH2O) | 2S | 40bar (4MPa/400mH2O) |
| 1U | 100bar (10MPa/1000mH2O) | 2U | 100bar (10MPa/1000mH2O) |
| 1W | 400bar (40MPa/4000mH2O) | 2W | 400bar (40MPa/4000mH2O) |
| 1X | 700bar (70MPa/7000mH2O) | 2X | 700bar (70MPa/7000mH2O) |
| รหัส | การปรับระดับ | ||
| 1 | ระยะของเซ็นเซอร์ mbar/bar | ||
| 2 | ระยะของเซ็นเซอร์,kPa/MPa | ||
| 3 | ระยะของเซ็นเซอร์ mmH2O/mH2O | ||
| 4 | ระยะของเซ็นเซอร์,psi | ||
| รหัส | วัสดุแผ่น | ||
| 1 | 316L | ||
| 2 | สับสนธิ C-276 | ||
| X | ความต้องการพิเศษอื่น ๆ | ||
| สําหรับชนิดพิเศษอื่นๆ ของแผ่นผ่าตัด กรุณาติดต่อเรา | |||
| รหัส | การเชื่อมต่อกระบวนการ; สกรู | ||
| GA | สายชาย G1/2, หลุมภายใน 3 มิลลิเมตร316 | ||
| GB | สายชาย G1/2, หลุมภายใน 11.4 มิลลิเมตร316 | ||
| GC | สายสตรี G1/2, หลุมภายใน 3 มิลลิเมตร316 | ||
| GD | สายสตรี G1/2, หลุมภายใน 11.4 มิลลิเมตร316 | ||
| NA | สายชาย 1/2NPT, หลุมภายใน 3 มิลลิเมตร316 | ||
| NB | สายชาย 1/2NPT หุ้มภายใน 11.4 มิลลิเมตร316 | ||
| NC | สายสตรี 1/2NPT, หลุมภายใน 3 มิลลิเมตร316 | ||
| ND | สายเมีย 1/2NPT, หลุมภายใน 11.4 มิลลิเมตร316 | ||
| MA | สายชาย M20 × 15ช่องใน 3 มิลลิเมตร316 | ||
| MB | สายชาย M20 × 15ช่องใน 11.4 มิลลิเมตร316 | ||
| JX | ความต้องการพิเศษอื่น ๆ | ||
| สําหรับเส้นสกรูการเชื่อมต่อพิเศษอื่นๆ กรุณาติดต่อเรา | |||
| รหัส | วัสดุเชื่อมต่อกระบวนการ | ||
| 3 | 316 | ||
| H | สับสนธิ C | ||
| รหัส | การป้องกันความดันเกิน | ||
| A | ไม่ | ||
| M | การป้องกันความดันเกิน | ||
| รหัส | หน่วยติดตั้ง | ||
| A | ไม่ | ||
| ยู | หน่วยติดตั้งสําหรับท่อ | ||
| รูปแบบทั่วไป#:WNK51 AHL A1P21 MA3 AU | |||
