สถานที่กำเนิด:
มณฑลอานฮุยประเทศจีน
ชื่อแบรนด์:
WNK
ได้รับการรับรอง:
CE, ISO, HART
หมายเลขรุ่น:
WNK59
วีดีโอ
วีดีโอ

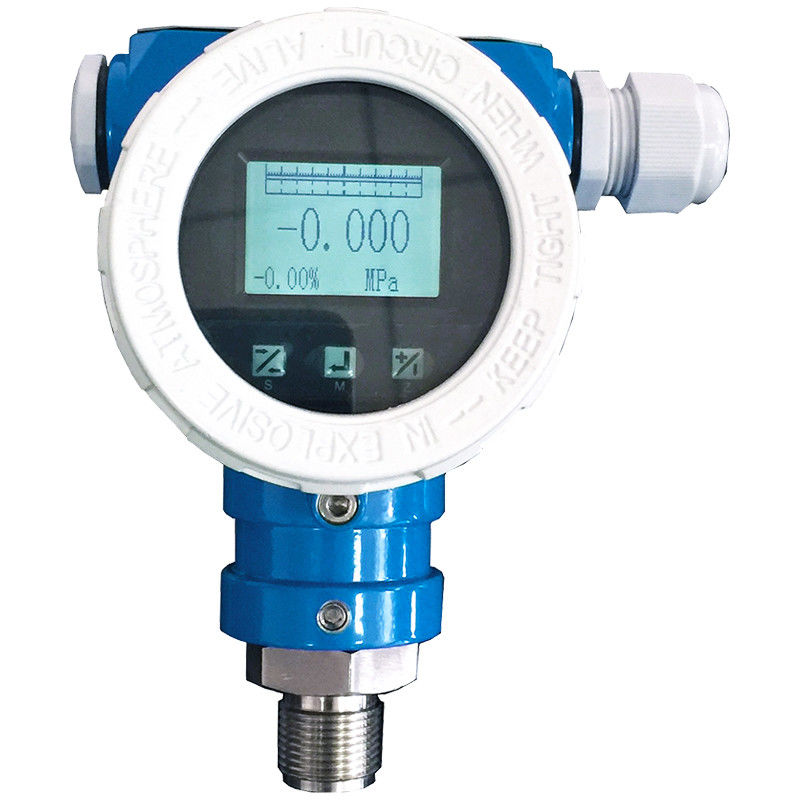

เครื่องส่งสัญญาณความดันอัจฉริยะ 4-20mA/Hart ที่มีความแม่นยำสูง 0.075% และจอแสดงผล LCD
เครื่องส่งสัญญาณความดันซีรีส์ WNK5 เป็นเครื่องส่งสัญญาณความดันประสิทธิภาพสูงที่จัดทำโดย Hefei WNK Smart Technology Co., Ltd. โดยจะแปลงสัญญาณทางกายภาพของความดัน ความดันแตกต่าง และระดับอื่นๆ ให้เป็นสัญญาณมาตรฐาน โดยการรวบรวมเซ็นเซอร์เซลล์และวงจรประมวลผลดิจิทัล
ซีรีส์ WNK5 ของเรามีความแม่นยำและความสม่ำเสมอของสัญญาณที่ดีที่สุดโดยใช้เทคโนโลยีดิจิทัลวงจรรวมขั้นสูงที่ระบุ เครื่องส่งสัญญาณแต่ละชุดได้รับการชดเชยอุณหภูมิโดยรอบในโรงงานของเรา เพื่อให้มั่นใจถึงความแม่นยำสูงสุดและการดริฟท์ขนาดเล็กในช่วงอุณหภูมิการทำงานที่กว้าง
คุณลักษณะของผลิตภัณฑ์
1. ความแม่นยำในการอ้างอิงสูงถึง 0.05%
2. การดริฟท์ระยะยาว ≤±0.25%URL เป็นเวลา 1 ปี
3. โปรโตคอล Hart, PROFIBUS-PA หรือ FF สำหรับตัวเลือก
4. ป้องกันการระเบิดได้อย่างปลอดภัยและไม่ติดไฟ
5. อัตราส่วนการลดช่วง 100:1
6. ประเภทอัจฉริยะเพื่อการสอบเทียบที่ง่ายดาย
การประยุกต์ใช้ผลิตภัณฑ์
1. การวัดเกจและความดันสัมบูรณ์ในก๊าซ ไอน้ำ หรือของเหลวในทุกด้านของกระบวนการและการวัดทางวิศวกรรม
2. การวัดระดับ ปริมาตร หรือมวลในของเหลว
3. การทำงานกับองค์ประกอบการตรวจจับ วัดการไหลของก๊าซ ไอน้ำ และการไหลของของเหลว (ปริมาตรและการไหลของมวล)
4. แรงดันสูงถึง 700bar
ข้อมูลทางเทคนิค
| สื่อที่วัด | ของเหลว ก๊าซ และไอน้ำ |
| ช่วงความดัน | -100KPa~70MPa |
| สัญญาณเอาท์พุต | 4 ~ 20mA, Hart, PROFIBUS-PA สำหรับตัวเลือก |
| ความแม่นยำ | 0.075% สูงกว่าตามคำขอ |
| ความมั่นคง | ±0.15% ของ URL เป็นเวลา 5 ปี |
| ดริฟท์อุณหภูมิ | ±0.03% ของ URL/10°C |
| แสดง | LCD หรือตัวชี้ก็ได้ |
| วัสดุที่อยู่อาศัย | อะลูมิเนียม14 |
| การเชื่อมต่อกระบวนการ | M20×1.5;G1/2;1/2NPT |
| ระดับการป้องกัน | IP66/67 |
| อดีตหลักฐาน | Exia II CT4 ตัวเลือกอื่นตามคำขอ |
| พาวเวอร์ซัพพลาย | 10.5-55V กระแสตรง 10.5-30V กระแสตรง |
| อุณหภูมิโดยรอบ | -40 ถึง 85°C,-40 ถึง 80°C สำหรับส่วนหัวของ LCD |
| อุณหภูมิในการจัดเก็บ | -45 ถึง 85°C,-40 ถึง 80°C สำหรับส่วนหัว LCD ; |
| การวัด | พร้อมจอแสดงผล: 95*126*52 (มม.) |
| ไม่มีจอแสดงผล: 95*115*52 (มม.) | |
| น้ำหนักสุทธิ | 1.7กก. (ไม่รวมขายึดหรือการเชื่อมต่อกระบวนการ) |
ใบสั่งซื้อ
| แบบอย่าง | รายละเอียดสินค้า | ||
| WNK51 | เครื่องส่งสัญญาณความดันความแม่นยำสูงอัจฉริยะ | ||
| รหัส | การอนุมัติ | ||
| ก | สำหรับพื้นที่ไม่อันตราย | ||
| 1 | เอ็กเซียIICT6 | ||
| 2 | เอ็กเซียIICT4 | ||
| 3 | ExdIIBT6 | ||
| สำหรับการอนุมัติอื่น ๆ หรือข้อมูลเพิ่มเติม โปรดติดต่อกับเรา | |||
| รหัส | รหัสเอาท์พุท | ||
| ก | 4…20mA | ||
| ชม | 4…20mA,ฮาร์ต | ||
| ป | โปรฟิบัส-PA | ||
| เอฟ | เอฟเอฟ | ||
| รหัส | แสดง | ||
| ก | ไม่มีการแสดงผล | ||
| ล | จอแอลซีดี | ||
| รหัส | ที่อยู่อาศัย; รายการเคเบิล; การป้องกัน | ||
| ก | อะลูมิเนียม14,M20×1.5,IP66/67 | ||
| บี | อะลูมิเนียม 14,G1/2,IP66/67 | ||
| ค | อลูมิเนียม14,1/2NPT,IP66/67 | ||
| รหัส | ช่วงเซ็นเซอร์สำหรับความดันเกจ | รหัส | ช่วงเซ็นเซอร์สำหรับแรงดันสัมบูรณ์ |
| 1ซี | 100เอ็มบาร์ (10kPa/1mH2O) | 2ซี | 100เอ็มบาร์ (10kPa/1mH2O) |
| 1จ | 250 เอ็มบาร์ (25kPa/2.5mH2O) | 2E | 250 เอ็มบาร์ (25kPa/2.5mH2O) |
| 1F | 400เอ็มบาร์ (40kPa/4mH2O) | 2F | 400เอ็มบาร์ (40kPa/4mH2O) |
| 1ชม | 1bar (100kPa/10mH2O) | 2H | 1bar (100kPa/10mH2O) |
| 1ก | 2bar (200kPa/20mH2O) | 2ก | 2bar (200kPa/20mH2O) |
| 1ม | 4bar (400kPa/40mH2O) | 2ม | 4bar (400kPa/40mH2O) |
| 1ป | 10บาร์ (1MPa/100mH2O) | 2พี | 10บาร์ (1MPa/100mH2O) |
| 1ส | 40บาร์ (4MPa/400mH2O) | 2ส | 40บาร์ (4MPa/400mH2O) |
| 1U | 100บาร์ (10MPa/1000mH2O) | 2U | 100บาร์ (10MPa/1000mH2O) |
| 1W | 400บาร์ (40MPa/4000mH2O) | 2W | 400บาร์ (40MPa/4000mH2O) |
| 1X | 700บาร์ (70MPa/7000mH2O) | 2X | 700บาร์ (70MPa/7000mH2O) |
| รหัส | การสอบเทียบหน่วย | ||
| 1 | ช่วงเซ็นเซอร์,เอ็มบาร์/บาร์ | ||
| 2 | ช่วงเซ็นเซอร์ kPa/MPa | ||
| 3 | ช่วงเซ็นเซอร์ mmH2O/mH2O | ||
| 4 | ช่วงเซ็นเซอร์, psi | ||
| รหัส | วัสดุไดอะแฟรม | ||
| 1 | 316ล | ||
| 2 | แม็ก C-276 | ||
| เอ็กซ์ | ข้อกำหนดพิเศษอื่น ๆ | ||
| สำหรับไดอะแฟรมชนิดพิเศษอื่นๆ โปรดติดต่อเรา | |||
| รหัส | การเชื่อมต่อกระบวนการ สกรู | ||
| จอร์เจีย | เกลียวนอก G1/2 รูใน 3 มม. 316 | ||
| กิกะไบต์ | เกลียวนอก G1/2 รูใน 11.4 มม. 316 | ||
| GC | เกลียวตัวเมีย G1/2 รูใน 3มม. 316 | ||
| จีดี | เกลียวตัวเมีย G1/2 รูใน 11.4 มม. 316 | ||
| นา | เกลียวนอก 1/2NPT รูใน 3 มม. 316 | ||
| หมายเหตุ | เกลียวนอก 1/2NPT รูใน 11.4 มม. 316 | ||
| เอ็นซี | เกลียวตัวเมีย 1/2NPT รูใน 3 มม. 316 | ||
| น.ด | เกลียวตัวเมีย 1/2NPT รูใน 11.4 มม. 316 | ||
| ปริญญาโท | เกลียวนอก M20×1.5 รูใน 3 มม. 316 | ||
| เอ็มบี | เกลียวนอก M20×1.5 รูใน 11.4 มม. 316 | ||
| เจเอ็กซ์ | ข้อกำหนดพิเศษอื่น ๆ | ||
| สำหรับเกลียวสกรูเชื่อมต่อพิเศษอื่น ๆ โปรดติดต่อกับเรา | |||
| รหัส | กระบวนการเชื่อมต่อวัสดุ | ||
| 3 | 316 | ||
| ชม | อัลลอยด์ซี | ||
| รหัส | การป้องกันแรงดันไฟฟ้าเกิน | ||
| ก | เลขที่ | ||
| ม | การป้องกันแรงดันไฟฟ้าเกิน | ||
| รหัส | ขายึด | ||
| ก | เลขที่ | ||
| คุณ | ตัวยึดสำหรับยึดท่อ | ||
| รุ่นทั่วไป#:WNK51 AHL A1P21 MA3 AU | |||
